内核功能扩展
针对CP7的内核功能扩展需要使用此功能进行相关开发，如用户登入Coolpy7 mqtt borker的身份验证，扩展消息记录到数据库等功能时。微服务作为一种更适合Coolpy7的技术架构，经过我时间的技术选型和性能测试，最终选定了CoAP作为扩展服务协议。
概述
Coolpy7从版本号：V7.2.1.1开始使用本新方式进行相关内核功能扩展。选用CoAP协议进行相关的服务端，CoAP协议使用UDP底层通信，没有头阻塞问题，性能更优于http等 基于TCP的其他协议。CoAP协议类似简化版的http协议，在消息体积方面更有优势，更节省带宽。
业务说明示意图
当相关事件发生时内核触发Coolpy7 Extend Service相对应相关的事件处理函数。

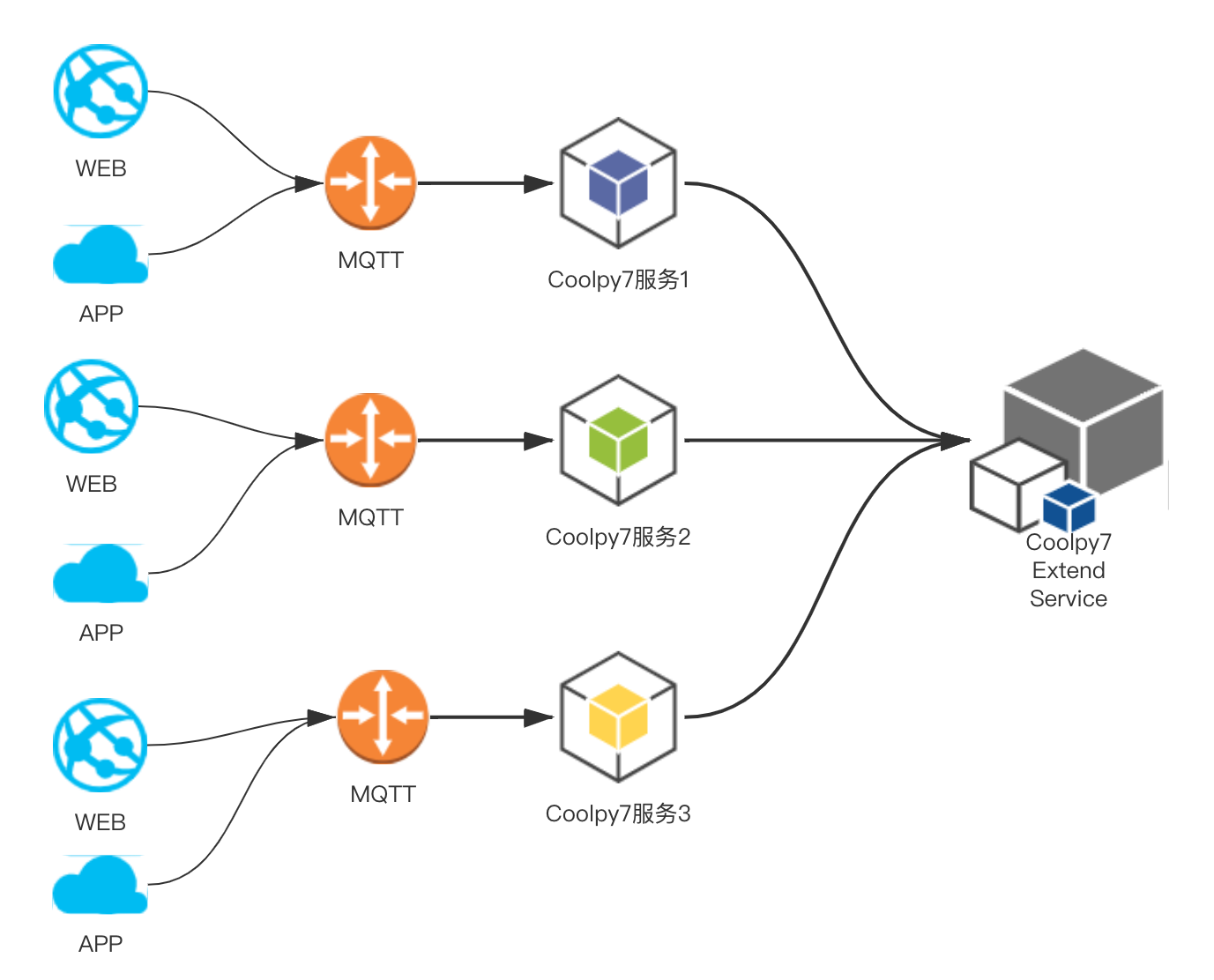

技术架构说明示意图
Coolpy7 Extend Service支持服务多个Coolpy7，更适合以微服务形式进行部署。
实例演练
本演练说明如果操作构建一个Coolpy7 core对一个扩展服务
假设一个Coolpy7 Core服务位于192.168.101.1，一个扩展服务位于192.168.101.4。可以通过以下操作过程进行联调开发。
1.Coolpy7 Extend Service (此操作前请先本当前系统安装好Golang环境）
1
# 进入golang环境目录
2
cd $GOPATH/src
3
​
4
# 下载服务器端
5
git clone https://github.com/Coolpy7/coolpy7_extend_service.git && cd coolpy7_extend_service
6
​
7
# 安装依赖包
8
go get
9
​
10
# 启动coolpy7_extend_service 启动参数
11
# l 当前服务Host地址 (默认为:5683即本地5683端口,此参数一般默认即可，无需配置, 使用UDP连接请开启相关防火墙设置)
12
# ht 内核扩展功能服务token,（必须与客户端配置一致）
13
go run coolpy7_extend_service.go -ht=coolpy7
14
​
15
# 启动成功后会打印如下信息，即说明服务端已正常启动，host于5683端口，请确保相关防火墙配置可用
16
2020/01/15 10:55:33 coolpy7 extend server on udp port :5683
Copied!
2.Coolpy7
1
# 下载服务器端
2
wget https://github.com/Coolpy7/Coolpy7/raw/master/go_build_Coolpy7_go_linux.zip
3
# 解压文件
4
unzip go_build_Coolpy7_go_linux.zip
5
# 提权
6
chmod -R 777 go_build_Coolpy7_go_linux
7
# 启动Coolpy7 启动参数
8
# as参数，用户身份验证默认开关，0为不验证，1为通过jwt验证,必须设置-jsk启动参数，2为使用扩展服务
9
# ha参数，扩展服务器所在地址，本例为192.168.101.4:5683
10
# ht参数，服务器连接验证密钥，必须与扩展服务启动参数中的ht参数一致，否则无法与之通信
11
./go_build_Coolpy7_go_linux -as=2 -ha=192.168.101.4:5683 -ht=coolpy7
12
​
13
# 启动时测试连接扩展服务器结果显示
14
2020/01/15 11:30:04 connected to coolpy7 extend service 192.168.101.4:5683
15
# 启动成功后会打印如下信息，即说明服务端已正常启动，host于1883端口，请确保相关防火墙配置可用
16
2020/01/15 11:30:04 Coolpy7 v7.2.1.1 tcp [::]:1883 plugin build golang v1.13.1
Copied!
扩展服务绑定端口后，内核的ha参数可用多种方式进行连接，如：通过域名连接[xxxx.com:5683]，通过内外网IP[xxx.xxx.xxx.xxx:5683] 等方式。
 扩展服务源代码
1
package main
2
​
3
import (
4
	"bytes"
5
	"encoding/json"
6
	"flag"
7
	//"github.com/dgrijalva/jwt-go"
8
	"github.com/jacoblai/go-coap"
9
	"log"
10
	"net"
11
	"os"
12
	"os/signal"
13
	"syscall"
14
)
15
​
16
var ctoken []byte
17
​
18
//jwt key
19
//var secretKey = "Coolpy2020"
20
​
21
func main() {
22
	var (
23
		addr  = flag.String("l", ":5683", "绑定Host地址")
24
		token = flag.String("ht", "coolpy7", "内核扩展功能服务token,（必须与客户端配置一致）")
25
	)
26
​
27
	flag.Parse()
28
​
29
	ctoken = []byte(*token)
30
​
31
	mux := coap.NewServeMux()
32
	//身份验证
33
	mux.Handle("/auth", tokenAuth(coap.FuncHandler(handleAuth)))
34
	//订阅
35
	mux.Handle("/sub", tokenAuth(coap.FuncHandler(handleSub)))
36
	//取消订阅
37
	mux.Handle("/unsub", tokenAuth(coap.FuncHandler(handleUnSub)))
38
	//消息
39
	mux.Handle("/pub", tokenAuth(coap.FuncHandler(handlePub)))
40
	//客户端离线
41
	mux.Handle("/term", tokenAuth(coap.FuncHandler(handleTerm)))
42
​
43
	go func() {
44
		if err := coap.ListenAndServe("udp", *addr, mux); err != nil {
45
			log.Fatal(err)
46
		}
47
	}()
48
	log.Println("coolpy7 extend server on udp port", *addr)
49
​
50
	signalChan := make(chan os.Signal, 1)
51
	cleanupDone := make(chan bool)
52
	signal.Notify(signalChan, syscall.SIGINT, syscall.SIGTERM)
53
	go func() {
54
		for range signalChan {
55
			log.Println("safe quit")
56
			cleanupDone <- true
57
		}
58
	}()
59
	<-cleanupDone
60
}
61
​
62
func response(m *coap.Message, payload []byte) *coap.Message {
63
	res := &coap.Message{
64
		Type:      coap.Acknowledgement,
65
		Code:      coap.Content,
66
		MessageID: m.MessageID,
67
		Token:     m.Token,
68
		Payload:   payload,
69
	}
70
	res.SetOption(coap.ContentFormat, coap.AppJSON)
71
	return res
72
}
73
​
74
//token难中间件
75
func tokenAuth(next coap.Handler) coap.Handler {
76
	return coap.FuncHandler(func(l *net.UDPConn, a *net.UDPAddr, m *coap.Message) *coap.Message {
77
		//判断token是否合法， != 0即为非法
78
		if bytes.Compare(m.Token, ctoken) != 0 {
79
			msg := make(map[string]interface{})
80
			msg["ok"] = false
81
			msg["err"] = "token error"
82
			payload, _ := json.Marshal(&msg)
83
			res := &coap.Message{
84
				Type:      coap.Acknowledgement,
85
				Code:      coap.Content,
86
				MessageID: m.MessageID,
87
				Token:     m.Token,
88
				Payload:   payload,
89
			}
90
			res.SetOption(coap.ContentFormat, coap.AppJSON)
91
			return nil
92
		}
93
		//通过后执行进行服务下一层中间件
94
		return next.ServeCOAP(l, a, m)
95
	})
96
}
97
​
98
//用户身份验证处理函数
99
func handleAuth(l *net.UDPConn, a *net.UDPAddr, m *coap.Message) *coap.Message {
100
	var msg map[string]interface{}
101
	err := json.Unmarshal(m.Payload, &msg)
102
	if err != nil {
103
		log.Println(err)
104
		return nil
105
	}
106
	if !msg["ok"].(bool) {
107
		//错误通知
108
		log.Println("auth", msg)
109
	} else {
110
		//请求消息
111
		if m.IsConfirmable() {
112
			msg := make(map[string]interface{})
113
​
114
			////固定值判断认证登陆信息合法性
115
			//if msg["cid"].(string) == "system" && msg["username"].(string) == "premissid" && msg["password"].(string) == "testpremissid" {
116
			//	msg["ok"] = true
117
			//}
118
​
119
			////jwt token
120
			//token, err := jwt.Parse(msg["password"].(string), func(token *jwt.Token) (interface{}, error) {
121
			//	return []byte(secretKey), nil
122
			//})
123
			//if err != nil {
124
			//	msg["ok"] = false
125
			//}
126
			//if claims, ok := token.Claims.(jwt.MapClaims); ok && token.Valid {
127
			//	log.Println(claims)
128
			//	msg["ok"] = true
129
			//} else {
130
			//	msg["ok"] = false
131
			//}
132
​
133
			//默认允许所有请求直接允许登陆
134
			//允许登陆设置为true,反之设置为false
135
			msg["ok"] = true
136
			payload, _ := json.Marshal(&msg)
137
			//回复内核
138
			return response(m, payload)
139
		}
140
	}
141
	return nil
142
}
143
​
144
//订阅主题处理函数
145
//每个用户消息推送都会触发此事件
146
//cid：客户端身份标识clientid, topic:主题，qos: 消息质量
147
//返回值：无返回指令
148
func handleSub(l *net.UDPConn, a *net.UDPAddr, m *coap.Message) *coap.Message {
149
	var inMsg map[string]interface{}
150
	err := json.Unmarshal(m.Payload, &inMsg)
151
	if err != nil {
152
		log.Println(err)
153
		return nil
154
	}
155
	log.Println(inMsg)
156
	return nil
157
}
158
​
159
//每个用户消息推送都会触发此事件
160
//cid：客户端身份标识clientid, topic:主题，qos: 消息质量
161
//返回值：无返回指令
162
func handleUnSub(l *net.UDPConn, a *net.UDPAddr, m *coap.Message) *coap.Message {
163
	var inMsg map[string]interface{}
164
	err := json.Unmarshal(m.Payload, &inMsg)
165
	if err != nil {
166
		log.Println(err)
167
		return nil
168
	}
169
	log.Println(inMsg)
170
	return nil
171
}
172
​
173
//消息推送处理函数
174
//每个用户消息推送都会触发此事件
175
//cid：客户端身份标识clientid, topic:主题，qos: 消息质量, payload:消息内容
176
//返回值：无返回指令
177
func handlePub(l *net.UDPConn, a *net.UDPAddr, m *coap.Message) *coap.Message {
178
	var inMsg map[string]interface{}
179
	err := json.Unmarshal(m.Payload, &inMsg)
180
	if err != nil {
181
		log.Println(err)
182
		return nil
183
	}
184
	log.Println(inMsg)
185
	return nil
186
}
187
​
188
//用户断开连接或意外离线处理函数
189
//cid：客户端身份标识clientid, err:退出原因
190
func handleTerm(l *net.UDPConn, a *net.UDPAddr, m *coap.Message) *coap.Message {
191
	var msg map[string]interface{}
192
	err := json.Unmarshal(m.Payload, &msg)
193
	if err != nil {
194
		log.Println(err)
195
		return nil
196
	}
197
	log.Println("term", msg)
198
	return nil
199
}
200
​
Copied!
扩展服务开源地址：https://github.com/Coolpy7/coolpy7_extend_service​
性能测试
性能测试源代码：https://github.com/jacoblai/go-coap/blob/master/example/client/bench_test.go​
1
goos: darwin
2
goarch: amd64
3
BenchmarkQps
4
BenchmarkQps-8   	   96454	     12558 ns/op	     360 B/op	       9 allocs/op
5
PASS
Copied!
